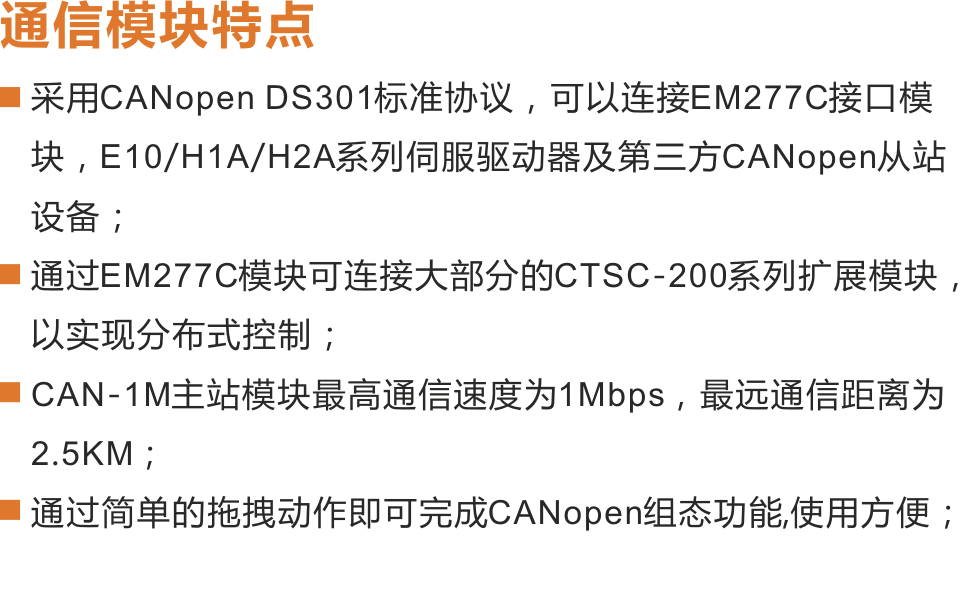

概覽:
名稱 | 規格描述 | 訂貨號 |
CAN-1M主站模塊 | CANopen主站通信模塊 1個CAN通信口 | CTH3 CAN-1M0S1 |
技術規范:
（1）常規特性
物理特性 | |
尺寸（W×H×D） | 34×115×101.6 mm |
電源特性 | |
額定輸入電壓 | 24V DC |
輸入電壓范圍 | 20.4V~28.8V DC |
輸入電流 | 100mA |
極性反接保護 | 有 |
總線電源電壓 | +5V DC |
總線電源電流 | 100mA |

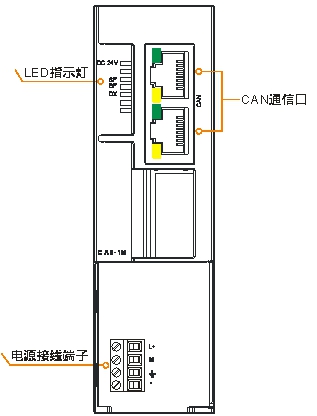

LED指示燈特性 | |
24V電源指示燈 | 亮起：24VDC供電正常，熄滅：無24VDC供電 |
SF指示燈 | 亮起：模塊故障，熄滅：無錯 |
BF | 亮起：有從站未組態，熄滅：所有從站組態完成 |
DX | 亮起：從站有診斷，熄滅： 沒有診斷 |
(2) CAN-1M的通信口規范
CANopen通訊 | |||||||
通訊接口 | 1個CAN通訊口 | ||||||
最大主站點數 | 1個CPU后面最多可連接8個主站 | ||||||
最大從站點數 | 1個主站后面最多可連接32個從站 | ||||||
傳輸速率（kbit/s） | 1000 | 800 | 500 | 250 | 125 | 50 | 20 |
最大長度 | 25 | 50 | 100 | 250 | 500 | 1000 | 2500 |
隔離 | 通信口隔離 | ||||||
CAN通信口采用帶屏蔽的網線作為通信線，可供選擇的網線類型為22AWG~25AWG，其規格標準如下表，電阻值為單根導線的直流電阻值，推薦使用全屏蔽五類線或者全屏蔽超五類線，24AWG。
(3) 通信口線材規格
AWG | 外徑公制mm | 外徑英制inch | 截面積(mm2) | 電阻值(W/km) |
22 | 0.643 | 0.0253 | 0.3247 | 54.3 |
23 | 0.574 | 0.0226 | 0.2588 | 48.5 |
24 | 0.511 | 0.0201 | 0.2047 | 89.4 |
25 | 0.44 | 0.0179 | 0.1624 | 79.6 |

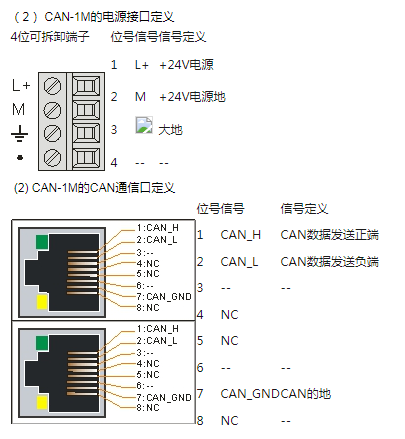

接線規格:
（1）常規特性
